壓鑄件缺陷對電機的影響具有累積性和延遲性，其中電機的性能、可靠性和壽命會產生嚴重的破壞，可能在短期測試中未暴露，但在長期運行后引發災難性故障。壓鑄件涉及的缺陷種類繁多，造成的原因比較復雜，通常與工藝參數、磨具開發、材料選擇或設備狀態有著直接的聯系。本文由小編給大家介紹下典型的不足類目、的發生的因果分折及解決方法技巧。

       率先壓鑄件缺陷如下：

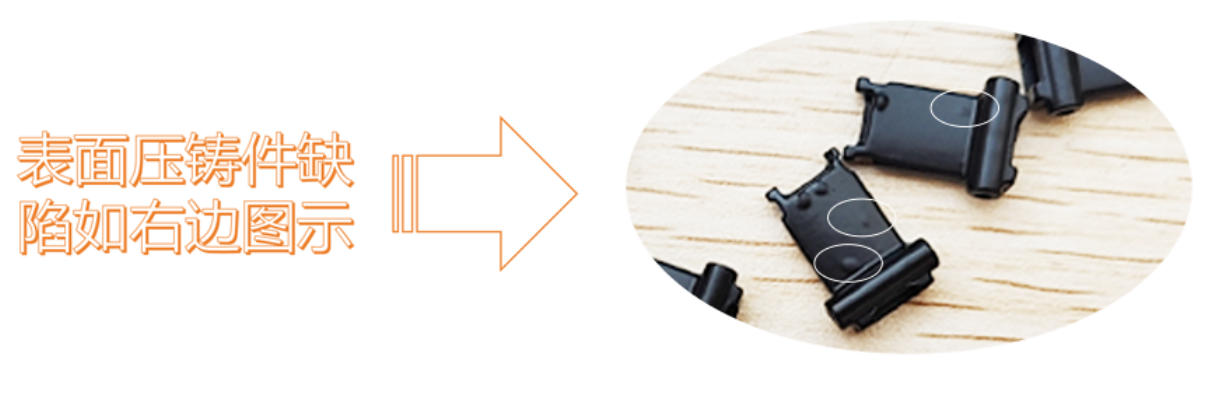

一、表面缺陷

流痕現象:因鋁合金液傳遞的不光滑形成塑料模溫暖過低而導致起模的車速過縮短,因而外表會出現了一條紋狀的皺痕。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表面或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固收縮會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形和飛邊現象：如果是殘余應力、頂出不平衡、冷卻不均會鑄件翹曲或尺寸超差，另外合模力不足、模具的磨損或鎖模精度差會導致分型面處溢出薄片金屬。

那么好該咋完成壓鑄常見狀況的狀況呢？

表面缺陷的流痕以及冷隔應對策略：①至于流痕幾個方面：需提供合金模具的溫暖，建議大家溫暖在150-250℃兩者，其他對其實行網站優化低壓鑄造的模式，諸如增加內澆口斷大小，后也可以對其實行分分階段把握來校準壓射流速；②相對于冷隔等方面：還可以提供鋁液的溫，提案溫在630-670℃相互間，并且上升壓射力或迅速轉換點可以盡早籌備。

內部缺陷氣孔、縮孔的優化：①相對進氣口不錯上升溢出槽、進氣槽來提高進氣設備，采用負壓壓鑄或模溫控儀制減低出膜劑剩余的，減低低速檔壓射高速度（一般來說0.1-0.5m/s）。依據厚度調控；②普通2-5秒來多保壓時間，系統優化鑄件節構，盡量不要焊接鋼管壁厚轉變。

矯形工裝減少變形和檢查合模力優化飛邊：需要進行調整頂針的整體布置方法，可以采用工裝來進行矯形，并且同步調整檢查合模力。

 其中，以內闡明述的不同于的障礙幾率會時突然出現，因此必須 結合在一起詳細加工介紹理由，就比如進氣口和縮孔搜集產生當時，需優先選擇化解進氣口。
